Procedura di configurazione per stampanti Xerox

Phaser 7500DN (Colori), Phaser 5550 (B/W)


Procedura di configurazione per sistemi windows NON in AD.

Salvare localmente ed poi eseguire il seguente script per montare il disco di distribuzione in rete di driver per windows.

Infine salvare localmente ed eseguire il seguente script per smontare il disco di distribuzione in rete.


FASE A : creazione coda di stampa

Aggiungere la stampante di rete SOLO tramite Pannello di Controllo;

Start -> Control Panel -> Printers and Faxes -> Add Printer (windows 7)

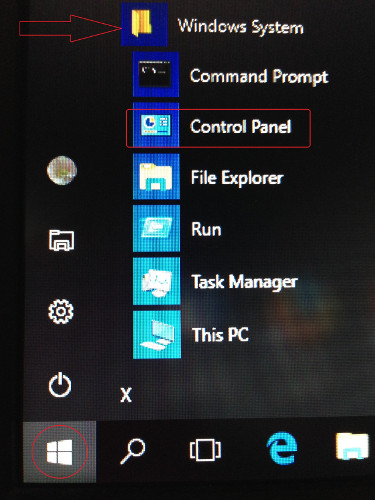

Start -> Windows System -> Control Panel -> Printers and Faxes -> Add Printer (windows 10)

 Fig. 1

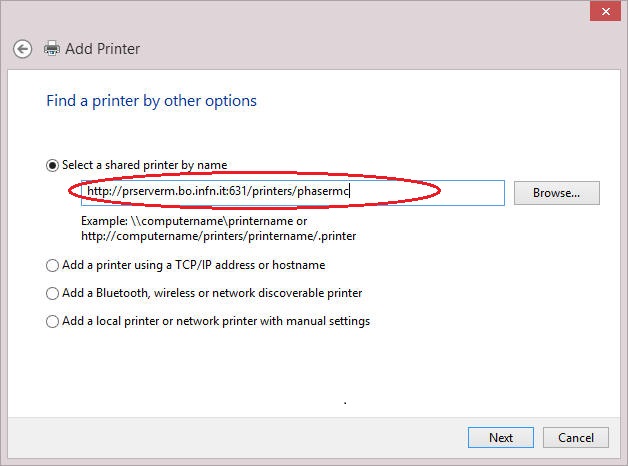

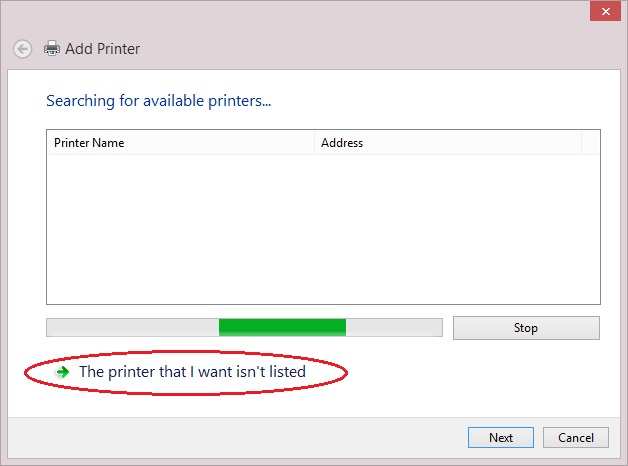

Selezionare  The printer that i want isn't listed   e alla schermata successiva inserire  l'URL  della stampante di rete che si vuole configurare  :

Coda di stampa

URL

 Ubicazione Formato Modello
m0color1 http://prserverm.bo.infn.it:631/printers/m0color1 B. Pichat - Piano 0 Color, A4, duplex Xerox Phaser 7500DT
m0color1-a3 http://prserverm.bo.infn.it:631/printers/m0color1-a3 B. Pichat - Piano 0 Color, A3, simplex Xerox Phaser 7500DT
m1color2 http://prserverm.bo.infn.it:631/printers/m1color2 B. Pichat - Piano 1 Color, A4, duplex Xerox Phaser 7500DT
m1color2-a3 http://prserverm.bo.infn.it:631/printers/m1color2-a3 B. Pichat - Piano 1 Color, A3, simplex Xerox Phaser 7500DT
phaserm http://prserverm.bo.infn.it:631/printers/phaserm B. Pichat - Piano 1 B/N, A4, duplex Xerox Phaser 5550DT
i1color3 http://prserverm.bo.infn.it:631/printers/i1color3 Irnerio - Piano 1 Color, A4, duplex Xerox Phaser 7500DT
i1color3-a3 http://prserverm.bo.infn.it:631/printers/i1color3-a3 Irnerio - Piano 1 Color, A3, simplex Xerox Phaser 7500DT
phaseribn http://prserverm.bo.infn.it:631/printers/phaseribn Irnerio - Piano 1 B/N, A4, duplex Xerox Phaser 5550DT

Fig. 2

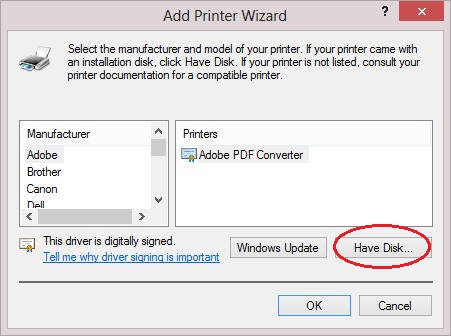

Proseguire (Next)  nella installazione NON accettando i driver  che vengono proposti localmente ma  selezionare  Have Disk

Fig. 3

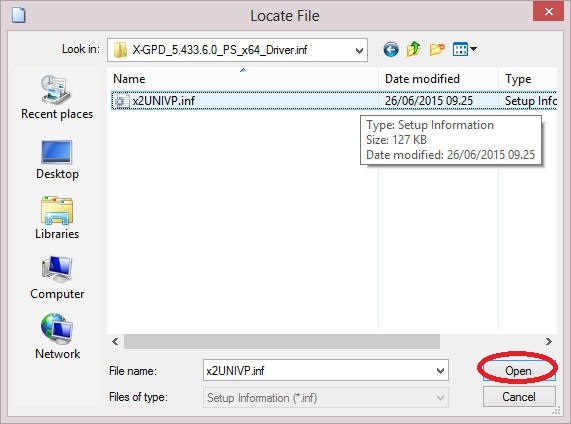

Caricare il driver dal disco di rete precedentemente montato, selezionando la cartella  opportuna

Cartella driver per sistemi a 64 bit: Z:\CCL Printer Drivers\NewPrinterDriver\Xerox\X-GPD_5.433.6.0_PS_x64_Driver.inf\

Cartella driver per sistemi a 32 bit: Z:\CCL Printer Drivers\NewPrinterDriver\Xerox32\X-GPD_5.433.6.0_PS_32_Driver.inf\

  Fig. 4

Selezionare come modello della stampante Xerox Global Print Driver PS e premere OK :

  Fig. 5

A fine configurazione modificare alcune caratteristiche di default seguendo le indicazioni riportate in FASE B e FASE C.

FASE B : setup comuni delle proprieta` della stampante

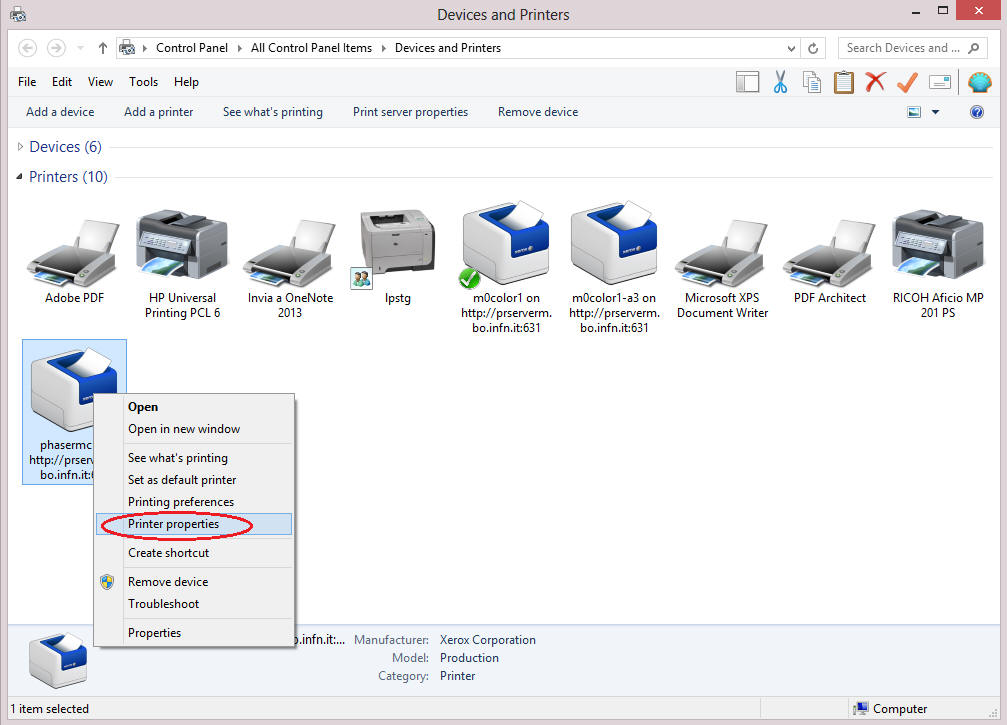

Da Start->Control Panel->Printers and Faxes selezionare la stampante e con il tasto destro del mouse e premere la voce Printer properties.

Fig. 6

Da Printer Properties

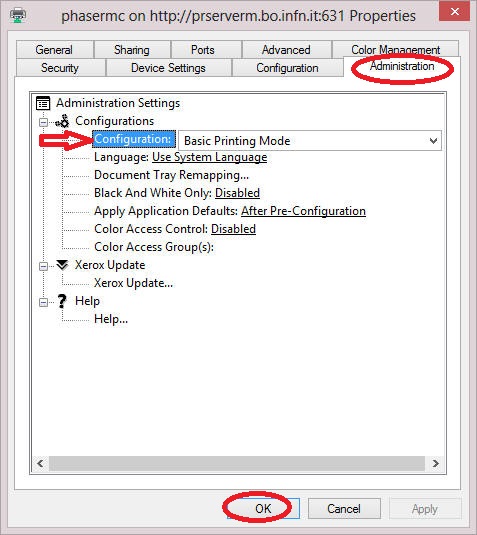

Selezionare la linguetta Administration  controllare che le impostazioni siano come nella figura seguente

Fig. 7

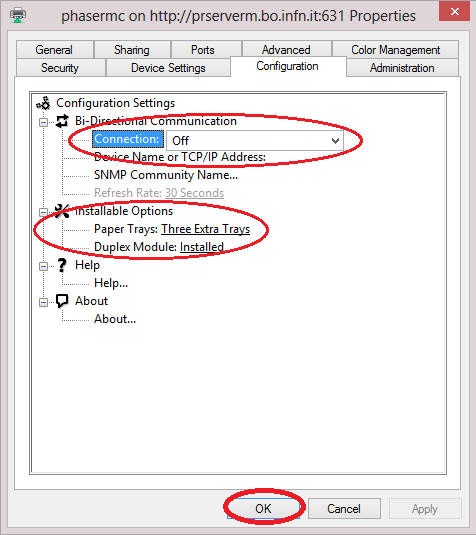

Continuare Selezionando la linguetta Configuration  ed Impostare

in Bi-directional Communication            Connection: Off

ed in  Installable Options i parametri PaperTray e Duplex Module come da tabella seguente

  m0color1 m1color2 phaserm i1color3 phaseribn
Xerox 7500DT Xerox 7500DT Xerox 5550DT Xerox 7500DT Xerox 5550DT
PaperTray One Extra Trays One Extra Trays



Three Extra Trays

 		 One Extra Trays



Three Extra Trays


Duplex Module Installed Installed Installed Installed Installed



Fig. 8

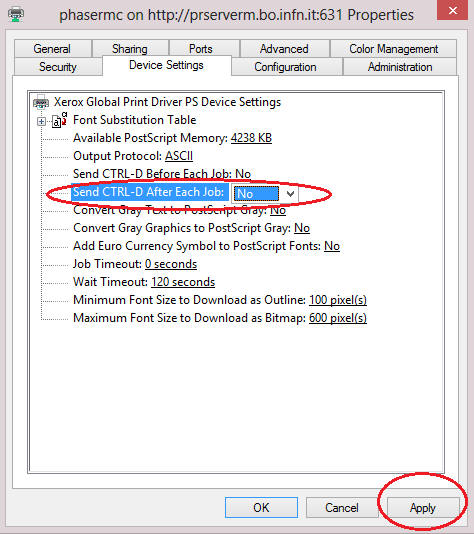

Dopo aver premuto Ok Riaprire le Printer Properties e scegliere l'opzione   Device Settings

 modificare la seguente voce:


Send CTRL-D After Each job mettendo NO


(Questo evitera' di stampare una pagina con segnalazioni di errore alla fine di ogni processo di stampa)

Fig. 9

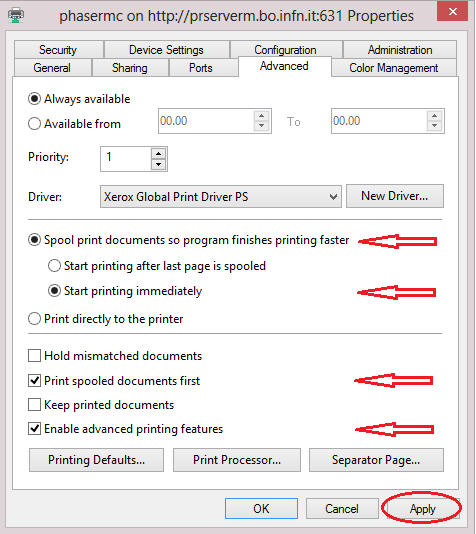

Selezionare la linguetta Advanced ; impostarla nel  seguente modo ed infine premere Apply :

Fig. 10

Proseguire con il setup della coda che si vuole configurare:



FASE C : setup proprieta` per coda di stampa A4, duplex

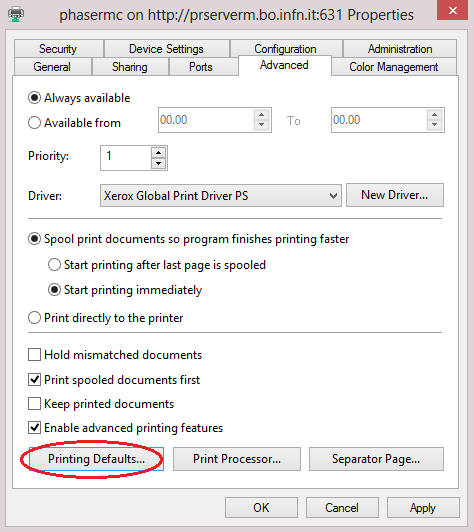

Da Printer Properties Selezionare la linguetta Advanced e poi premere il bottone Printing Defaults.

   Fig. 11

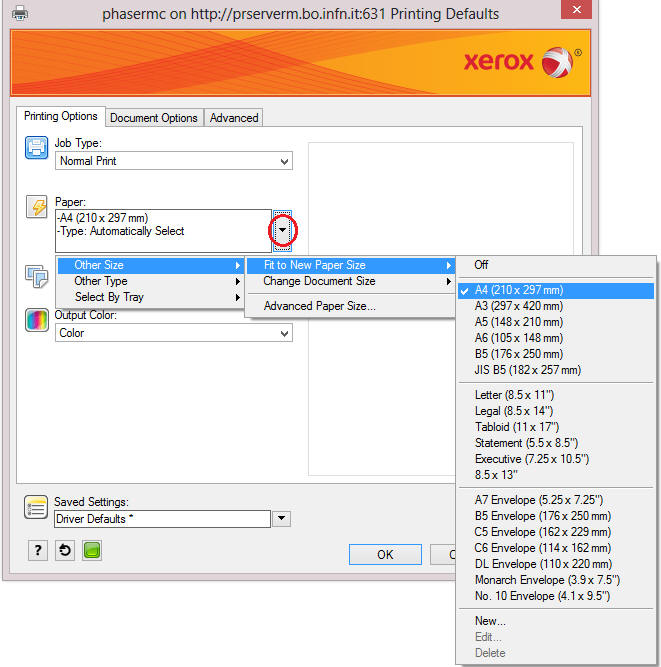

Nella schermata  Printing Options  impostare alla voce Paper  i parametri  Other Size come segue

Fit New Paper Size :  A4

  Fig. 12

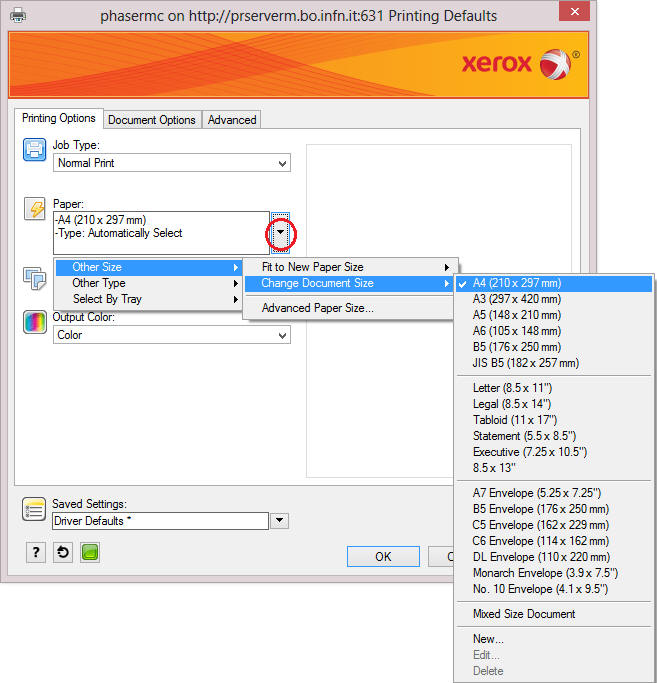

Settare Change Document Size A4

  Fig. 13

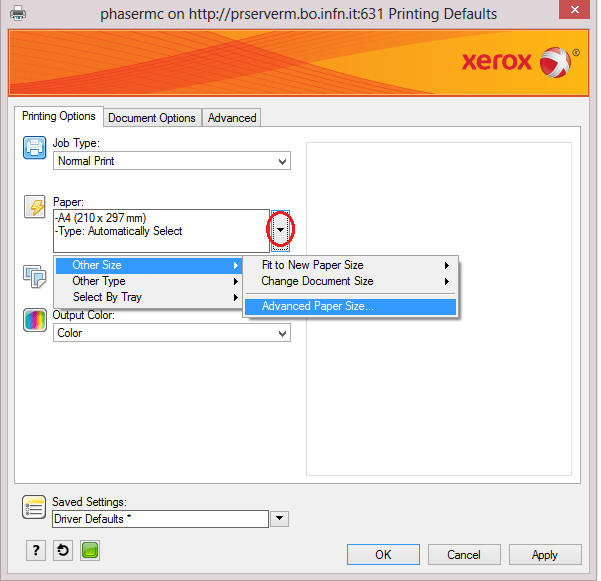

Settare Advanced Paper Size come in figura 15

Fig. 14   Fig. 15

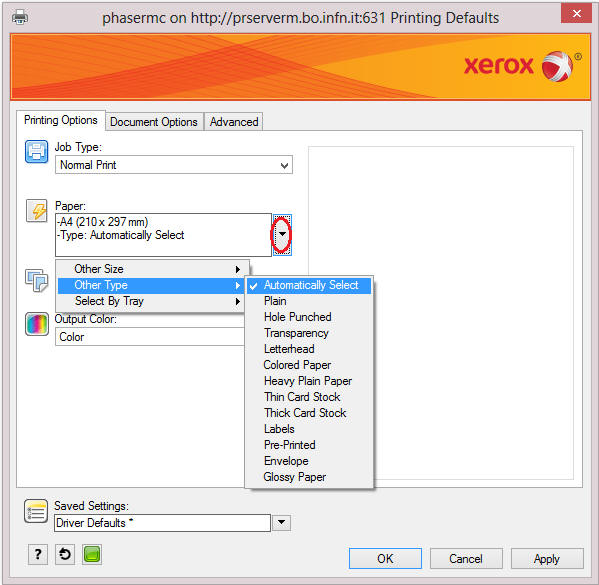

Nella schermata  Print Options  impostare alla voce Paper  il parametro  Other Type  in Automatically Select come segue

  Fig. 16

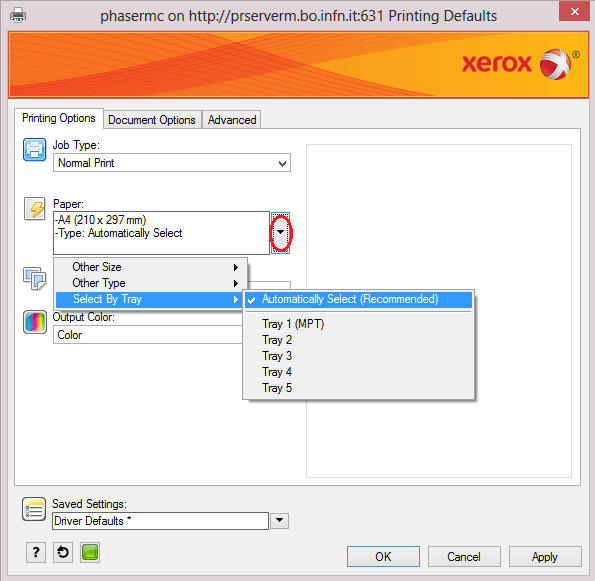

Proseguire nella schermata  Print Options  impostando  la voce Select By Tray  in   Automatically Select come segue

  Fig. 17

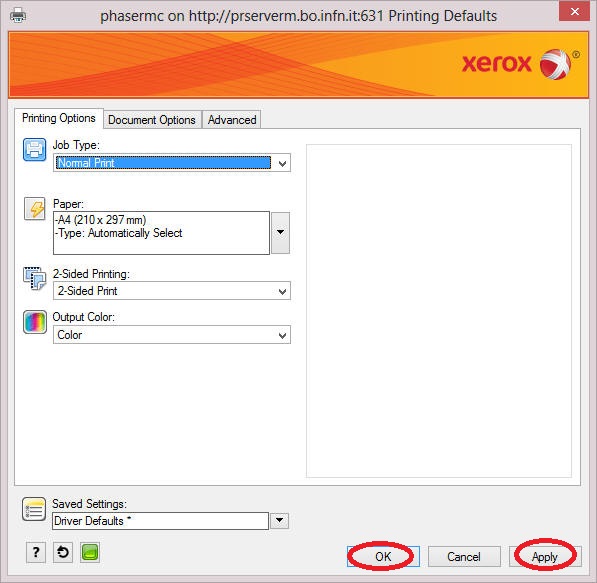

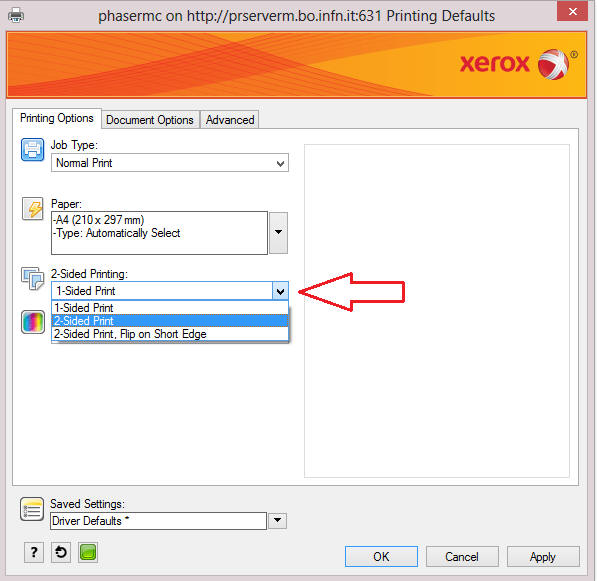

Alla voce 2-Sided Print   impostare   2.Sided Print come segue

  Fig. 18

Infine premere "Apply" e poi  OK

Fig. 19



Selezionare la linguetta  General e alla voce Preferences rieseguire i setup appena compiuti in Fig. 11-19



Scaricare ed eseguire il seguente script per smontare il disco di distribuzione in rete.



FASE C : setup proprieta` per coda di stampa A3, simplex

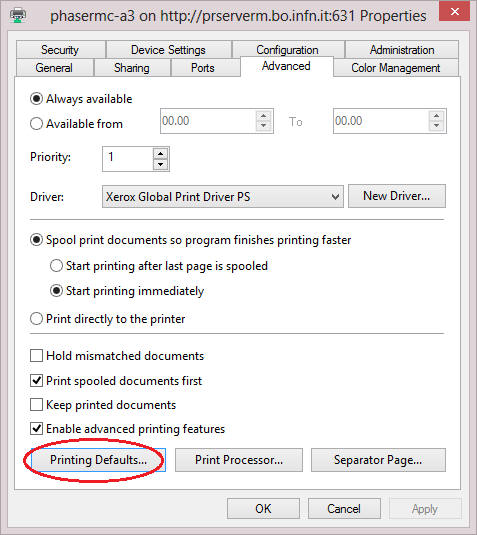

Da Printer Properties Selezionare la linguetta Advanced e poi premere il bottone Printing Defaults.

   Fig. 20

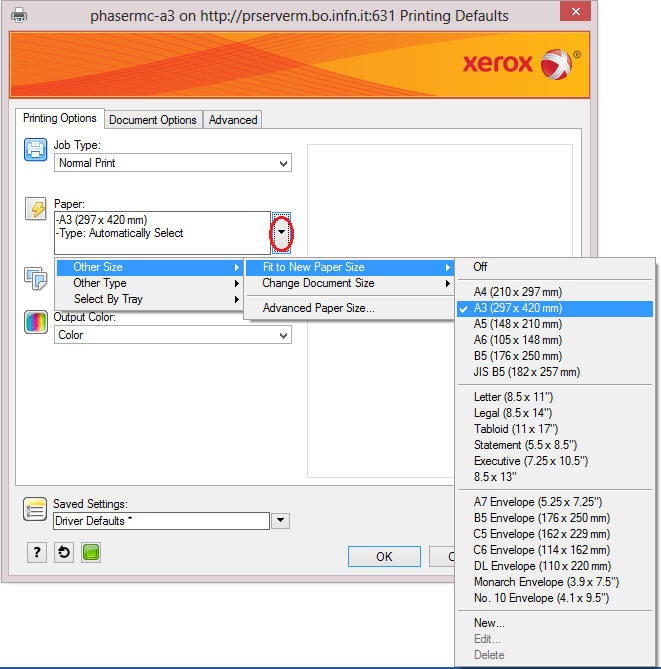

Nella schermata in Print Options  impostare alla voce Paper  i parametri  Other Size come segue

Fit New Paper Size :  A3

Fig. 21

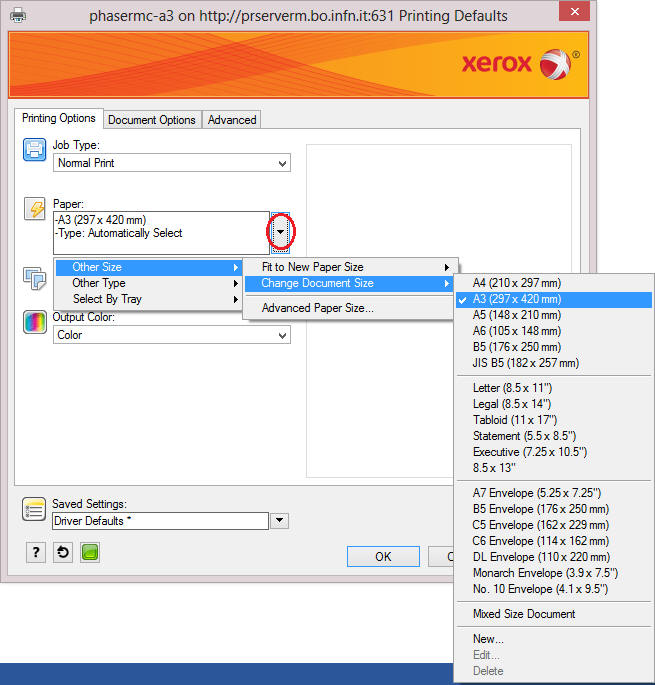

proseguire impostando Change Document Size in A3

  Fig. 22

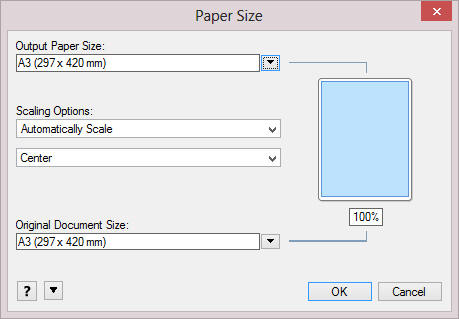

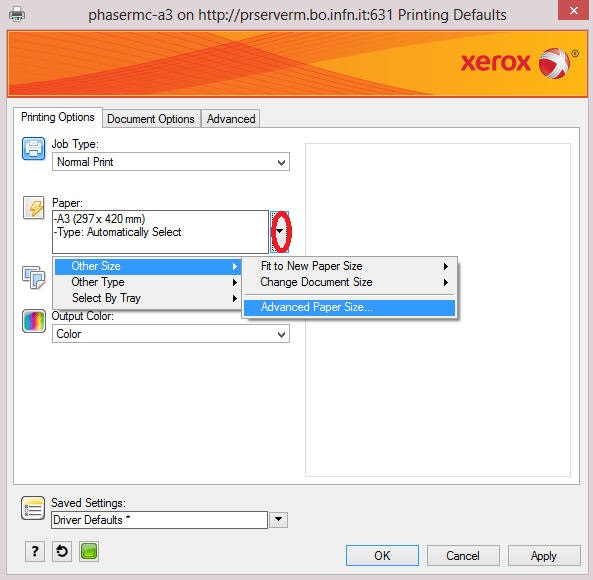

Settare Advanced Paper Size come in figura 24

Fig. 23     Fig. 24

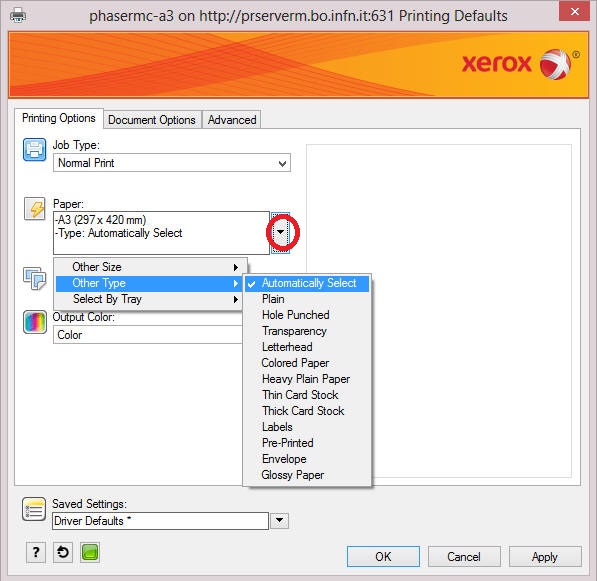

Sempre in Print Options  impostare alla voce Paper  il parametro  Other Type  in Automatically Select come segue

  Fig. 25

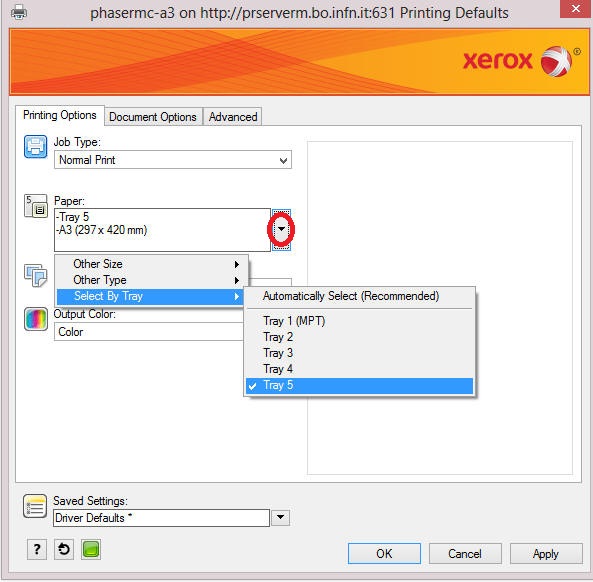

Proseguire in Print Options  impostando la voce Select By Tray  in base alla tabella seguente

m0color1-a3 m1color2-a3 i1color3-a3
Tray 3 Tray 3 Tray 3

  Fig. 26

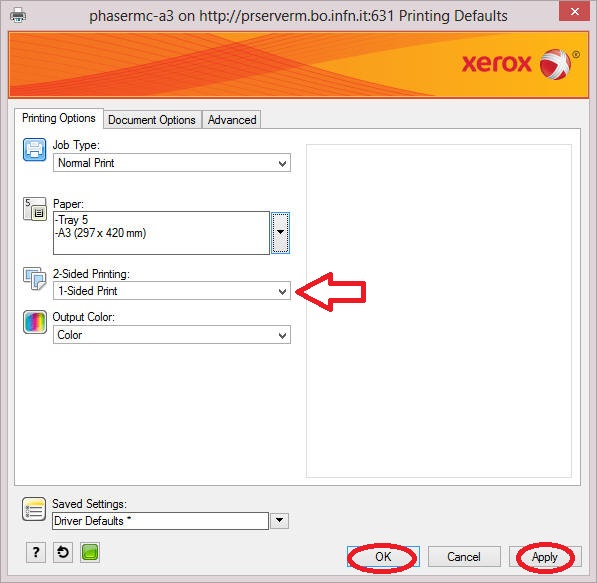

Sempre in Print Options  controllare che la voce 2-Sided Print  sia settata  in  1-Sided Print

Infine premere "Apply" e infine OK

Fig. 27



Selezionare la linguetta  General premere il bottone Preferences rieseguire i setup appena compiuti in fig. 20-27

Poi premere "Apply" e infine OK

Scaricare ed eseguire il seguente script per smontare il disco di distribuzione in rete.


Norme sulla privacy

D. Bortolotti & P. Calligola (Febbraio 2020)
